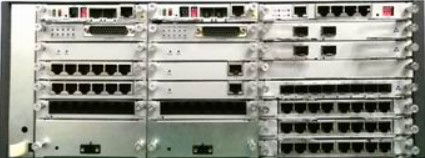

H9MO-LMXE.VX SDH&MPLS&PCM Hybrid Multiplexer

H9MO-LMXE.VX, temel SDH/IP ağı ile uzak CPE kutuları arasında bir ağ geçidi düğümü olarak tasarlanmış, kart tabanlı, kompakt bir SDH ve IP Ağı entegre ekipmanıdır. Ayrıca, tipik bir halka veya örgüsel ağda çok hizmetli bir SDH ADM düğümü olarak da kullanılabilir.

H9MO-LMXE.VX aşağıdaki gibi birden fazla SDH ağ özelliğini destekler:

l  1+1 MSP, SNCP korumasını destekler

l  Yönetim kanalı DCC/E1/VC12 olabilir

l  STM-64'e kadar destek

l  E1 BERT testi gömülüdür

l  Dahili saat/ harici saat/ hat saati/ saat tutma

 GFP kapsüllemeyi, VC12 sanal birleştirmeyi ve LCAS, P VLAN, 801.1Q VLAN ve Q in Q'yu destekleyen Ethernet hizmeti

l  Büyük çapraz bağlantı kapasitesi: 384*384 VC-4 seviye tam çapraz bağlantı veya VC-12 veya VC-3 seviye tam çapraz bağlantının 136*136 VC-4'ü

H9MO-LMXE.VX aşağıdaki gibi birden fazla Paket anahtarlamalı ağ özelliğini destekler:

l  Anahtarlama kapasitesi 100 Gbps'ye kadar

l  10GE'ye kadar destek

l  MPLS-TP standartlarına uyum

l  ITU-T ELPS/G.8031, ERPS/G.8032'ye uygundur

l  MEF CE2.0'a uygundur ve E-Line, E-Tree ve E-LAN'ı destekler

 Ethernet Toplama Kartları için 1+1 Yedeklilik

l  LACP, 802.1Q, Q in Q, xSTP vb. desteği.

l  Taşıyıcı Sınıfı OAM'yi (IEEE 802.3ah, IEEE802.1ag, ITU-T Y.1731) destekler

l  Sync-E, IEEE 1588 v2'yi destekler

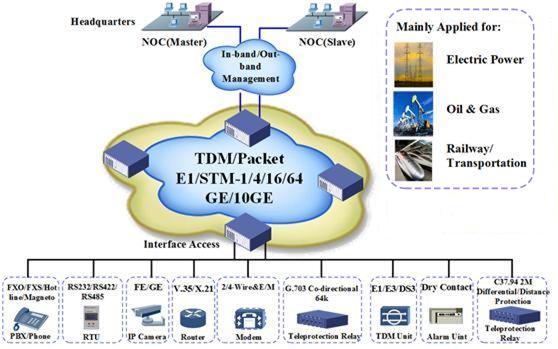

H9MO-LMXE.VX farklı portlarda aşağıdaki servisleri destekler:

l  STM-1/ STM-4/ STM-16/ STM-64

l  GE/ 10GE

l  GE/ FE(Optik ve Elektrik)

l  E1/ V.35/ E3/ DS3

l  FXO/ FXS/ Hotline, RS232/ RS422/ RS485, Diferansiyel koruma/ C37.94, Mesafe Koruması, 2-kablolu/ 4-kablolu E&M vb.

Donanım Mimarisi

H9MO-LMXE.VX, SDH çapraz bağlantı kartları, IP paket anahtarlama kartları ve yan hizmet kartlarından oluşur. Sıcak yedek güç kartları için 2 yuva, paket anahtarlama ve yönetim kartı için 2 yuva, TDM çapraz bağlantı kartları için 2 yuva, TDM yan kartları için 10 yuva ve paket yuvaları için 6 yuva olmak üzere toplam 22 yuva vardır.

SDH ve PCM servis kartları H5600 serisi ile uyumludur.





Özellikler

Çapraz Bağlantı Kapasitesi	Yüksek Düzey: 384*384 VC4 Düşük Sipariş: 8568*8568 VC12s
Çapraz bağlantı modu	Çift yönlü, Tek yönlü, Çoklu yayın/yayın ve geri döngü
Paket Anahtarlama Kapasitesi	100 Gbps
Öne Çıkan Işık Özellikleri	ü  Hem SDH Standartlarına hem de MPLS-TP Standartlarına uygundur ü  Hem STM-64 hem de 10 Gigabit Ethernet arayüzü desteklenir ü  Taşıyıcı sınıfı OAM, IEEE 802.3ah, 802.1ag, ITU-T Y.1731 desteklenir ü  Güç kaynağı, çapraz bağlantı matrisleri, Ethernet anahtarlama çekirdekleri dahil tam yedeklilik tasarımı ü  E1/ STM-1 Pseudo Wire Emülasyonu Kenardan Kenara desteklenir ü  E-Line, E-Tree ve E-LAN desteklenir ü  SNMP, bant içi/bant dışı yönetim desteklenir ü  Sync-E destekleniyor

Özellikler

Dizin		Performans Parametresi
SDH Uplink Arayüzü (NNI)	Yukarı bağlantı	STM-1/ STM-4/ STM-16/ STM-6 4
	Bağlayıcı	LC/ PC veya SC/ PC veya FC/ PC
	Özel.	S1.1, S1.2, L1.1, L1.2, S4.1, S4.2, L4.1, L4.2, S16.1, S16.2, L16.1, L16.2, S64.1, S64.2, L64.1, L64.2
		Çift/Tek fiber çift yönlü arayüz isteğe bağlıdır
Ethernet Uplink Arayüzü (NNI)	Uplink Kapasitesi	GE/ 10GE arayüzleri (1+1 Yedeklilik)
	Bağlayıcı	SFP/ SFP + Optik Modül
Yönetmek	Arayüz	10/100 Base-T (basamaklı olarak bağlanabilir)
EOW arayüzü		Standart soket RJ11
Fiziksel Boyut (Y/D/G)		4U: 176 × 255 × 440 (mm)
Güç	Tedarik	AC ve DC çift güç kaynağı
	Tüketim	≤160W
Çevre	Sıcaklık	-10°C~50°C
	Nem	≤90 %(yoğuşmasız)
